0. 용어 정리

Propagation time (전파 지연): 비트 하나가 회선을 타고 송신측에서 수신측까지 날아가는 데 걸리는 시간 Transmission time (전송 시간): 프레임의 모든 비트를 회선 위에 밀어넣는 데 걸리는 시간 ACK(Acknowledgement): 수신자가 데이터 받았다는 응답 NAK: 수신측이 "이거 제대로 못 받았어, 다시 보내" 하고 보내는 부정 응답. ACK의 부정 버전 REJ(Reject): HDLC랑 Go-back-N에서 쓰는 구체적인 NAK 형태

1. 서론 data link control protocols

직접 연결된 두 장치가 데이터를 프레임 단위로 안전하고 질서 있게 주고받기 위한 규칙 묶음

1. Frame synchronization

프레임 경계 맞추기

010100/101101/001001이런 데이터가 주어졌을 때 여기까지가 한 프레임이라고 끊기

2. Flow control

송신자가 수신자가 가능한 용량보다 많은 데이터 보내지 않게하기

송신자가 무작정 빠르게 보내면 버퍼 오버플로우가 날 수 있어서

3. Error control

프레임 손상 시 어떻게 할 것인지의 규칙

오류를 감지하고, ACK나 NAK 같은 응답을 받고, 필요하면 재전송하는 방식으로 신뢰성을 올림. 뒤에서 나오는 ARQ가 여기에 해당

4. Addressing

누가 보냈고 누가 받을지를 표시

점대점이면 중요성이 떨어져 보여도 여러 장치가 공유하는 링크에서 중요

5. Control and data

제어정보와 실제 데이터 구분

데이터 전송할 때 실제 데이터와 제어 정보를 같이 보내기 때문에

제어 정보: 주소, 순서 번호, 오류 검사용 FCS, ACK 정보 등등

실제 데이터: 사용자가 보내는 실제 데이터

6. Link management

링크를 설정하고 유지하고 해제하는 절차

통신을 하는데 에로사항이 없는지 체크하기. 직접적인 통신과 관련되어있다기보다는 사전 준비.

2. Flow Control

송신자가 수신자의 처리 능력을 넘어서 데이터를 보내지 못하게 조절하는 기술

발생 원인

• buffer: 수신받은 데이터를 잠깐 저장하는 공간. frame이 제대로 왔는지 확인하고, 순서가 맞는지 보고, 필요한 제어 정보를 해석하고, 그다음 상위 계층으로 넘긴다

보내는 쪽은 빠르게 프레임을 밀어 넣을 수 있는데, 받는 쪽은 그걸 버퍼에 저장하고 검사하고 상위 계층으로 넘겨야 하니까 시간이 걸린다

그리고 이 버퍼는 한정되어있다.

버퍼가 꽉 찼는데 송신자가 데이터를 계속 밀어넣으면 오버플로우가 발생한다.

넘친 데이터는 손실된다.

왜 데이터 블록째로 송신하지 않고 frame단위로 나눠서 송신하는가?

1. 수신자의 버퍼 크기 문제
2. 오류와 재전송 비용
   • 프레임이 길수록 그 안의 어느 한 비트라도 깨질 확률이 커진다. 그런데 프레임 단위로 오류 검사를 하니까, 긴 프레임 하나가 깨지면 그 긴 프레임 전체를 다시 보내야 한다. 반대로 작은 프레임 여러 개로 나누면, 오류가 난 일부 프레임만 다시 보내면 된다.
3. 공유 매체에서의 공정성
   • 여러 장치가 같은 매체를 나눠 쓰는 상황에서 한 장치가 엄청 긴 데이터 블록을 계속 붙잡고 보내면, 다른 장치들은 기다려야 한다. 그래서 한 station이 매체를 너무 오래 점유하지 못하게 작은 프레임 단위로 끊는 게 좋다. 그래야 다른 송신자들도 중간중간 전송 기회를 얻을 수 있기 때문.

1. Stop-and-Wait Flow Control

프레임 하나 보내고, ACK 받을 때까지 기다리는 방식

• 단점
  • 프레임 하나 보내고 ACK가 돌아올 때까지 링크가 놀 수 있다. 특히 거리가 멀어서 propagation delay가 크면, 실제 데이터 전송 시간보다 기다리는 시간이 더 길어질 수 있다. 그래서 link utilization 문제가 나온다.

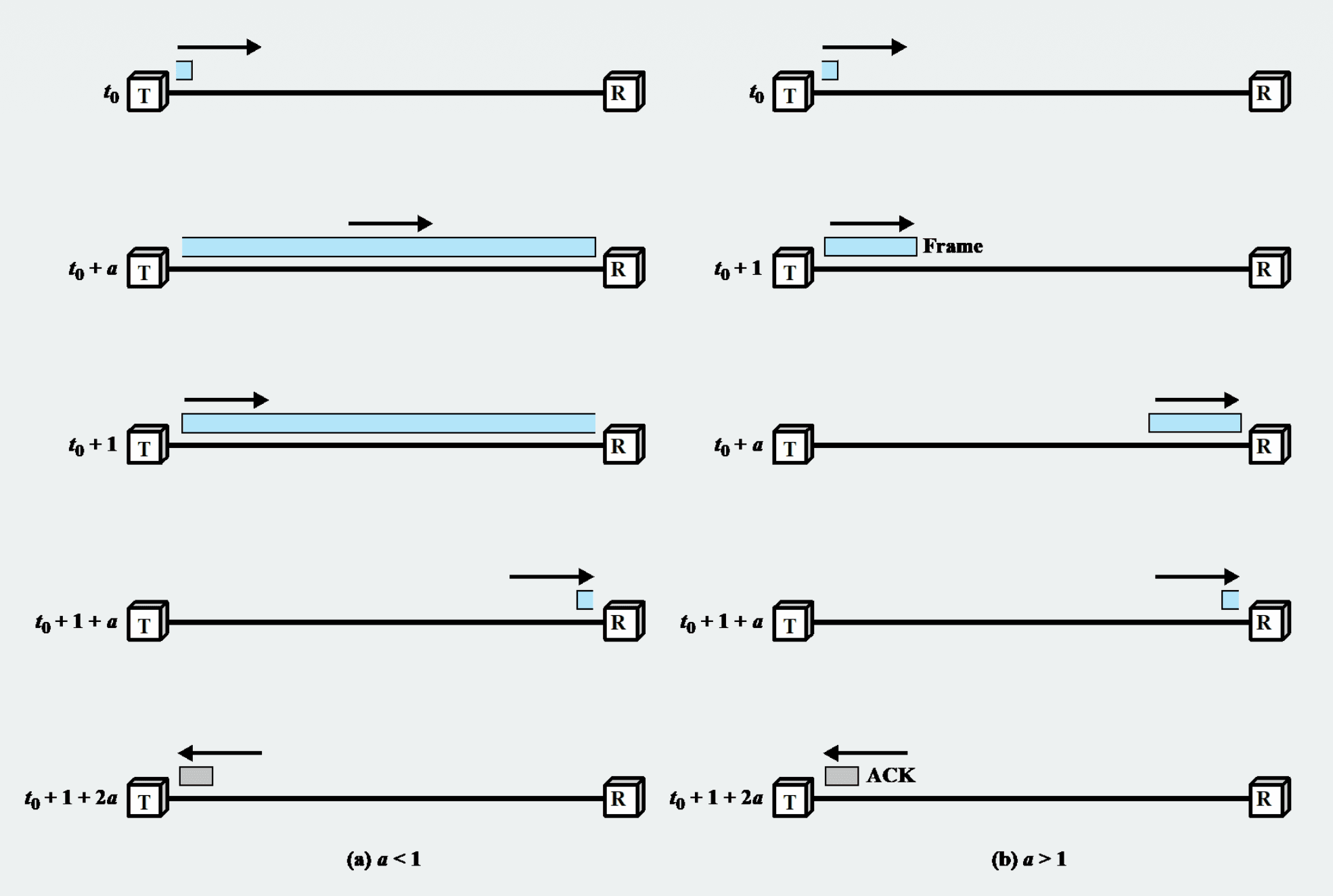

• T: 송신자
• R: 수신자
• a: propagation delay
• 1: Transmission time
• 파란막대: Frame
• 회색막대: ACK

• Stop-and-Wait Flow Control에서 총 걸리는 시간 = t0(기준시각) + 1(Transmission time) + 2a(propagation delay)이다.

• 따라서 link utilization(링크 활용률)이 떨어진다.

• a = propagation time / transmission time

• U = 1 / (1 + 2a)

  • a가 작을수록 좋다. 작을수록 활용률이 높아지기 때문에

• a가 1보다 작으면 효율 좋고, 1보다 크면 효율 안좋음

2. Sliding Windows Flow Control

ACK를 기다리는 동안에도 여러 frame을 연속으로 보낼 수 있게 하는 방식

• 수신자에게 frame을 최대 W개 정도 저장할 수 있는 buffer가 있다
• 송신자가 ACK를 받기 전에도 최대 W개까지는 연속으로 보낼 수 있다
  • W: 수신자 쪽이 가지고 있는 버퍼의 크기. 최대 W만큼 ACK없이 데이터를 보낼 수 있다
• ACK에 다음에 받고 싶은 frame 번호가 들어간다
• frame 번호를 적는 칸의 크기가 k비트로 제한되어 있다
  • k비트면 가능한 번호가 2^k개이다. (ex: k=3, 가능한 frame번호: 0,1,2,3,4,5,6,7,0,1,2,3,4,5,6,7...)
• window사이즈는 2^k-1로 제한된다.
  • window는 송신 window, 수신 window 두개가 있다
  • window가 2^k 이상이면 이전 윈도우와 다음 윈도우의 프레임 번호가 겹쳐서, ACK 손실 시 재전송 프레임과 새 프레임을 구분 못 하기 때문
• 수신자는 버퍼가 거의 다 찼거나, 처리 시간이 필요할 때, 지금까지 보낸 건 인정하지만 더이상 데이터 보내지 말라는 요청을 할 수 있다.
  • 준비가 다 되었으면 데이터를 계속 달라는 응답을 줘야한다.
• full-duplex가 가능한 링크이면, 상대에게 보내는 data frame안에 ACK정보를 같이 실을 수 있다. 이를 piggyback ACK이라 한다.

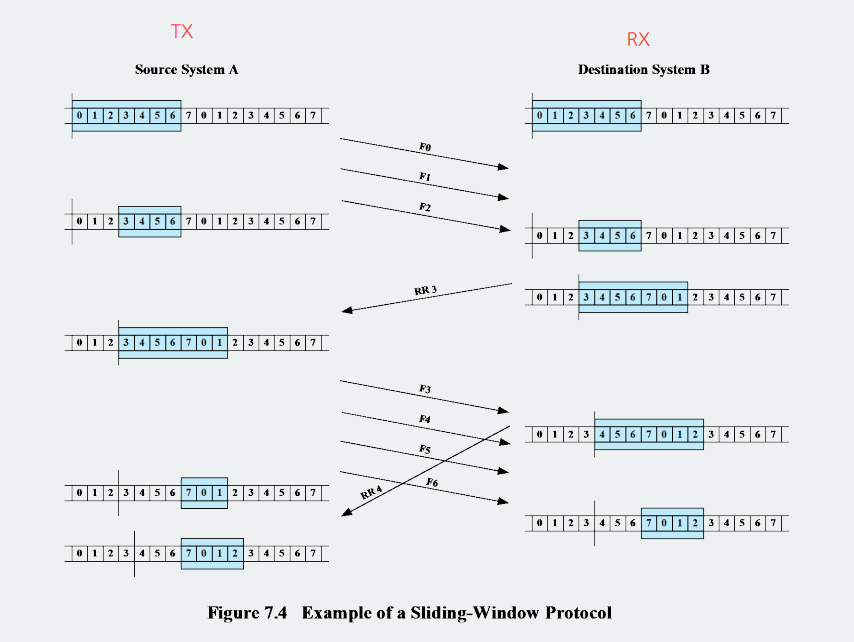

Sliding Window 동작 예시

에러 없이 정상 동작하는 sliding window 흐름.

• A = 송신(TX), B = 수신(RX)
• 프레임 번호: 0~7 순환 (k=3, modulo 8)
• window 크기: 7 (파란 칸 = 현재 window)

① 초기 상태

A: [0 1 2 3 4 5 6] 7 ...   ← 0~6 전송 가능
B: [0 1 2 3 4 5 6] 7 ...   ← 0~6 수신 가능

② A가 F0, F1, F2 전송

3개 내보냈으니 window의 trailing edge(뒤)가 줄어듦. 보낸 프레임은 ACK 올 때까지 버퍼에 보관.

A: 0 1 2 [3 4 5 6] ...   ← window가 3~6으로 shrink

③ B가 F0, F1, F2 받고 RR3 전송

받은 만큼 window 줄고, ACK 내보내며 leading edge(앞)가 확장. RR3 = "0,1,2 잘 받음, 다음엔 3번 기대" (누적 확인)

B: 0 1 2 [3 4 5 6 7 0 1] ...
        → RR3을 A로 전송

④ A가 RR3 받음

ACK 도착 → A의 window가 앞쪽으로 확장되어 다시 7칸 채워짐.

A: 0 1 2 [3 4 5 6 7 0 1] ...

⑤ A가 F3~F6 전송 → B 수신 → RR 회신 (반복)

마지막 A: 0 1 2 3 4 5 6 [7 0 1 2] ...
마지막 B: 0 1 2 3 4 5 6 [7 0 1 2] ...

3. Error Control Techniques

프레임이 제대로 전달되지 않았을 때 어떻게 복구할 것인가?

Error Control이 필요한 오류 상황

1. Lost frame: 프레임이 아예 상대방에게 도착하지 않는 경우
2. Damaged frame은 프레임이 도착하긴 했지만 일부 bit에 오류가 있는 경우

1. Error detection

수신자가 프레임 오류 여부를 검사

• fcs, crc가 여기에 포함

2. Positive acknowledgment

수신자가 프레임 오류 여부를 검사

3. Retransmission after timeout

ACK가 일정 시간 안에 오지 않으면 재전송

4. Negative acknowledgment and retransmission

오류 프레임에 대해 NAK/REJ를 보내고 재전송 요청

Automatic Repeat Request(ARQ): 위 요소들을 조합해서 오류가 난 프레임을 재전송하는 error control 방 식

4. ARQ(Automatic Repeat Request)

오류가 생겼거나 ACK가 오지 않을 때, 프레임을 자동으로 재전송해서 신뢰성을 확보하는 error control 방식

ARQ의 목적은 unreliable data link를 reliable data link처럼 보이게 만드는 것이다.
즉, 링크 자체에서 오류가 사라지는 것이 아니라, 오류가 생겼을 때 감지하고 다시 보내서 결과적으로 정상 전달되도록 만든다.

1. Stop-and-Wait ARQ

Case 1. 정상동작

1. 송신자가 frame 하나를 보내고 ACK가 올 때까지 기다린다.
2. ACK가 정상적으로 오면 다음 frame을 보낸다.

Case 2. 수신받은 frame이 damaged frame이다

1. 수신자가 받은 frame이 damaged frame이면, 수신자는 그 frame을 버린다.
2. 그러면 송신자는 ACK를 못 받는다.
3. 송신자는 무한정 기다리지 않고 timeout을 걸어둔다.
4. timeout 안에 ACK가 안 오면 “문제가 생겼다”고 보고 같은 frame을 다시 보낸다.

Case 3. frame는 정상적으로 도착했는데 ACK가 손상되거나 손실되었을 떄

1. frame은 정상적으로 도착했는데, ACK가 손상되거나 사라짐.
2. 그러면 송신자 입장에서는 ACK를 못 알아보니까 timeout 후에 같은 frame을 다시 보낸다.
3. 문제는 수신자는 이미 그 frame을 한 번 받았다. 그러면 같은 frame이 두 번 도착하는 중복 문제가 생겨야하는데 왜 안생길까?
   • alternate numbering으로 frame에 번호 붙여서 안생긴다

예시
송신자가 Frame 0을 보냈고, 수신자가 정상 수신해서 ACK 보냈다.
그런데 ACK가 중간에 깨졌다.
송신자는 ACK를 못 받았으니 timeout 후 Frame 0을 다시 보낸다.
수신자는 frame에 번호를 보고 “아, 이건 이미 받은 0번 frame이네”라고 판단해서 데이터를 상위 계층에 또 넘기지 않고, ACK만 다시 보낸다.

Stop-and-Wait ARQ 동작 예시

프레임/ACK가 손실됐을 때 복구하는 흐름.

• A = 송신, B = 수신
• 시간은 위 → 아래로 흐름
• ACK 번호를 0/1로 번갈아(alternating) 사용

ACK 번호 의미

단계별 흐름

① 정상 동작

A --- frame 0 ---> B    (frame 전송시간 + propagation 시간)
A <--- ACK1 ------ B    (0번 받음, 다음 1 기대)
A --- frame 1 ---> B
A <--- ACK0 ------ B    (1번 받음, 다음 0 기대)

한 프레임 → ACK 받고 → 다음 프레임. stop-and-wait 기본 동작.

② 프레임 손실

A --- frame 0 --✕       (도중에 사라짐)
   ⋮ Time-out interval   (A는 ACK를 못 받음)
   "Frame 0 lost; A retransmits"
A --- frame 0 ---> B     (timeout 후 재전송)
A <--- ACK1 ------ B

A는 ACK가 안 오면 timeout까지 기다렸다 같은 프레임 재전송. 프레임 손실을 직접 감지하는 게 아니라 "ACK가 안 온다"로 간접 판단.

③ ACK 손실 (핵심 포인트)

A --- frame 1 ---> B     (B는 잘 받음)
A      ✕--- ACK0 -- B    (ACK0가 도중에 사라짐)
   ⋮ Time-out interval
   "ACK0 lost; A retransmits"
A --- frame 1 ---> B     (A가 frame 1 재전송)
                   B     "B discards duplicate frame" → ACK0 재전송

ACK가 사라지면 A는 실패한 줄 알고 frame 1을 또 전송 → B 입장에선 중복. B는 번호를 보고 "아까 받은 1번이네" 하고 버림(discard).

핵심 정리

1. 손실 감지는 오직 timeout으로 한다

   • 프레임이 죽든 ACK가 죽든, A 입장엔 똑같이 "ACK가 안 온다"
   • → timeout 지나면 무조건 재전송

2. ACK 손실이 중복 프레임을 만든다

   • 이를 ACK0 / ACK1 교대 번호로 해결
   • 수신측이 번호로 "새 프레임 vs 재전송 중복"을 구분 → 중복은 버림

한 줄 요약: frame 손실·ACK 손실 둘 다 timeout으로 복구하되, ACK 손실이 만드는 중복은 0/1 번호로 걸러낸다.

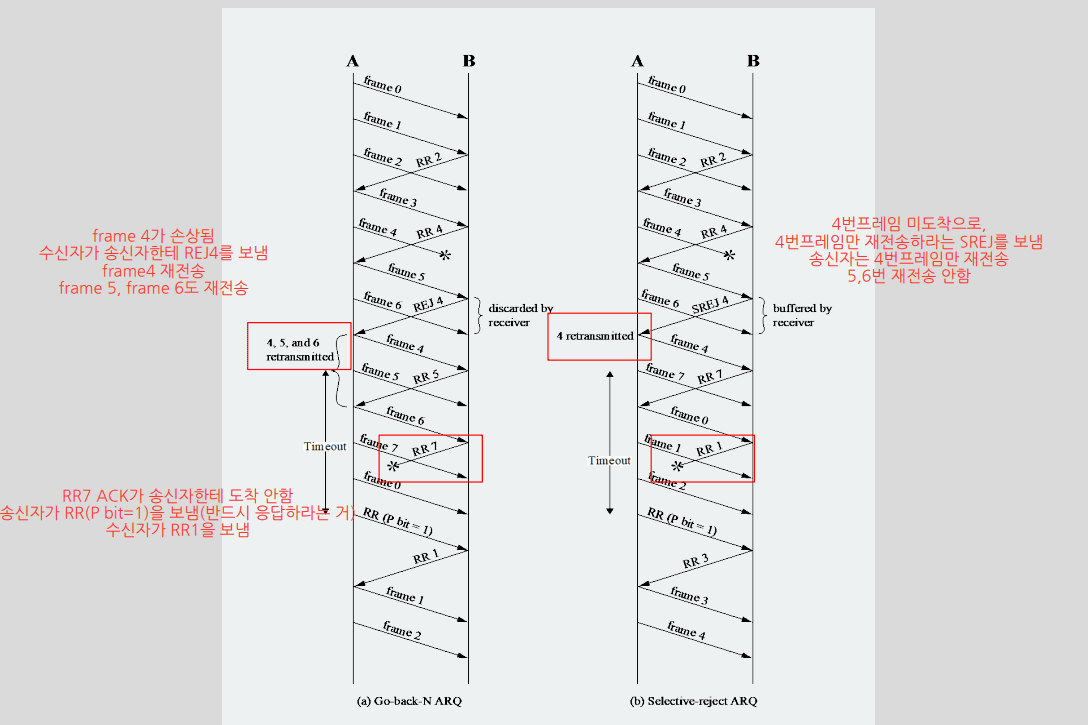

2. Go-Back-N ARQ

Sliding Window 기반 ARQ. 여러 frame을 연속으로 보내다가 오류가 발생하면, 오류난 frame부터 그 이후 frame들을 모두 재전송하는 방식

• 가장 흔하게 사용된다.
• Stop-and-Wait ARQ보다 효율이 좋다.
  • ACK를 기다리는 동안에도 여러 frame을 보낼 수 있기 때문.
• 수신자는 정상적으로 받은 frame에 대해 RR(Receive Ready)을 보낸다.
  • RR n: n번 frame을 기대한다는 의미.
• 수신자가 오류 frame을 발견하면 REJ(Reject)를 보낸다.
  • REJ n: n번 frame부터 다시 보내라는 의미.
• 오류난 frame 이후에 도착한 frame들은 버린다.
  • 순서가 깨졌기 때문.
• 송신자는 오류난 frame부터 이후 frame들을 다시 전송한다.

예시:
송신자가 Frame 0,1,2,3,4,5를 보냈다.
수신자가 0,1,2는 정상 수신했지만 3에서 오류를 발견했다.
수신자는 REJ 3을 보낸다.
이후 도착한 4,5는 버린다.
송신자는 Frame 3부터 다시 보낸다.

3. Selective-Reject ARQ

오류난 frame만 선택적으로 재전송하는 ARQ 방식

• Go-Back-N과 달리, 오류난 frame 이후에 도착한 정상 frame을 버리지 않고 buffer에 저장한다.
• 송신자는 오류난 frame만 재전송한다.
• 재전송 낭비가 적다.
• 수신자는 out-of-order frame을 저장해야 하므로 충분한 buffer가 필요하다.
• 송신자는 특정 frame만 다시 보내야 하므로 로직이 더 복잡하다.
• propagation delay가 긴 satellite link에서 유용하다.

예시:
Frame 4가 오류나고 Frame 5,6이 정상 도착한 경우,
Go-Back-N은 5,6을 버리고 4부터 다시 받는다.
Selective-Reject는 5,6을 buffer에 저장하고 4만 다시 받는다.

5. HDLC(High Level Data Link Control)

"data link 계층 요구사항(프레이밍·흐름·에러·주소)을 전부 구현한, 비트 기반 표준 프로토콜이자 후속 프로토콜들의 원형

station/link는 HDLC가 "어떤 환경에서, 누가 누구한테" 동작하는지를 정하는 전제

1. Station: 통신에 참여하는 기기(노드)

구분 기준: 누가 이 통신에서 주도권을 갖는지.

• Primary: 통신을 주도하는 쪽
• Secondary: Primary의 지시대로 응답하는 쪽
• Combined: 주도도 하고 응답도 함(대등)

2. Link: 그 station들을 잇는 연결(회선)

Unbalanced: primary 1대 + secondary 여러 대 (한 명이 여러 명 지휘하는 주종 구조)

Balanced: combined 2대 (둘이 대등하게)

3. HDLC 프레임 구조

frame format

| Flag | Address | Control | Information | FCS | Flag |
   8      8/16     8/16       가변        16/32   8     (bit)

• Flag: 무조건 01111110, 프레임의 시작과 끝을 알리는 경계표시
• Address: 수신/송신 secondary 식별
• Control: 제어 정보 담음(I frame, S frame, U frame에 따라 다름)
• Information: 실제 데이터
• FCS: 에러 검출 코드

I-frame, S-frame, U-frame은 HDLC 프레임 전체의 종류

control field를 보고 어떤 frame인지 알아낸다

4. HDLC-2

• N(S): send sequence number (내가 보내는 프레임 번호)
• N(R): receive sequence number (다음에 기대하는 번호 = 누적 ACK)
• P/F: Poll/Final bit (응답 요구 / 마지막 표시)
• 첫 비트(들)로 타입 구분 — 0이면 I, 10이면 S, 11이면 U

I-frame

• Information Field있음
• 길이 가변

S-frame

U-frame

• 일부 information field 있음

Bit Stuffing

문제: Flag가 01111110(1이 6개)인데, 데이터 안에 우연히 1이 6개 연속으로 나오면 수신측이 "어 프레임 끝났네?" 하고 오인

해결: 송신측이 데이터 중 1이 5개 연속되면 무조건 0을 강제 삽입

Address field

• secondary station을 식별
• 보통 8비트, 부족하면 7비트 배수로 확장 가능
• 확장할 때 각 octet의 맨 왼쪽 비트가 "마지막 octet이냐" 표시 — 1이면 마지막, 0이면 뒤에 더 있음
• 11111111은 broadcast 주소 — primary가 모든 secondary한테 한 번에 뿌릴 때

FCS(Frame Check Sequence)

• Flag 제외한 나머지 비트로 계산한 에러 검출 코드
• 기본은 16비트 CRC-CCITT
• 프레임이 길거나 회선이 불안정하면 32비트 CRC-32 옵션
